第一章 設計背景
1.1設計背景
無感式門禁定員系統采用無障礙智能化門禁技術，是一套可對危險作業場所進行人員（車輛）進出數量統計、工房人數統計、人員身份識別、滿員提示、超員報警以及對人員身份信息、工房報警信息自動記錄的智能化系統。本系統主要應用于生產工房，采用智能視頻分析技術，基于無感式管控工房各個通道，符合（兵質安字〔2023〕67號）文件的相關要求。
1.2系統作用
無感式門禁定員系統主要應用于生產工房，通過對工房通道的管控，實現對工房?jī)?nèi)人數的控制、管理、提示、報警和記錄，嚴防“三違”、“四超”，具體可以發揮以下作用。
1）提高生產線安全技術保障能力
本系統智能視頻分析技術，限制生產線工房的場內人數，做到人員出入自動記錄，超員自動報警，切實保障工作人員的人身安全，提高行業生產安全技術保障能力。
2）降低安全事故發生可能性
大量實踐表明，由于管理部門缺乏監督檢查，在生產中人的麻痹大意、失職、差錯、經驗、精神等方面的原因，造成的事故占了極大的比重。不容置疑，事故中人的因素占主導。本系統能夠有效控制場所內人員的數量，避免無關人員的進入，從而減少事故中人的因素，降低事故發生的可能性。
3）有效控制安全事故人身傷害范圍
生產工房將空間分割成為若干獨立區域，并采取嚴格的隔離措施。當某一區域發生事故時，不會波及其它區域，以避免發生連鎖反應。通過本系統即可控制整個危險區域的人員數量，也可以控制單一區域的人員數量；監督整體工作區域人員的流動，避免人員在單一區域超員，從而控制事故發生時所造成的人身傷害范圍。
4）有效控制安全事故范圍和等級
本系統通過企業相關要求設定工房人員數量上限，對場所內人員數量的進行控制，僅允許規定數量的人員進入。當事故發生時，僅會對規定數量的人員造成傷害，不會無限度的擴大傷害范圍，從而實現對事故等級的控制。
1.3系統功能
1.實時顯示人員信息
實時統計庫區內人數，記錄人員出入工房信息，并實時（2秒內）在前端顯示屏及管理中心顯示；
顯示內容：入場人員照片、姓名、進入?yún)^(qū)域、進入通道、進入時間。
2.報警或語音提示功能
前端對進入?yún)^(qū)域人員四種狀態進行語音提示（2秒內）：
A 正常進入。
B 區域滿員。
C 區域超員。
D 非法闖入。
管理中心對進入?yún)^(qū)域人員兩種狀態進行語音提示（兩秒內）：
A 區域超員。
B 非法闖入。
3.區域人數自行設定
系統可自行設定進入?yún)^(qū)域人數上限，人數達到設定上限時，前端語音提示及后臺管理中心聲音報警。
4.多人比對
微型超腦攝像機可以同時對多人身份進行識別比對，最大同時比對人數30人。
5.數據完整性
事件丟失，離線推送：網絡中斷時，前端設備將比對結果暫存在本地?cái)z像機，網絡恢復后自動向服務器推送。本地存儲數據最大可達10萬條。具備故障自診斷、軟件防篡改功能。
6.消警功能
未注冊人員進入時，前端語音提示非法入侵，管理中心語音提示非法入侵、操作員手動消警后，警告同時在管理中心及前端消除。
7.訪客功能
訪客通過攝像頭實時采集訪客人臉信息（或本地導入照片）上傳系統，訪客可設置有效期和區域；訪客超出規定時間及超出訪問區域時，同時在前端及管理中心報警。
8.防人員折返
系統可防止人員在進入?yún)^(qū)域時任意位置，折返后造成的數據不準確。
9.車輛車牌識別
微型超腦攝像機可同時識別通道內人員，車輛信息，也可以通過車牌識別判斷進出通道內的車輛總數。
10.數據存儲
自動記錄與存儲：自動保存事件信息，實時上傳至和區域服務器進行存儲。用戶可自定義數據容災備份，存儲時間不設上限，根據企業自身需求，通過增加硬盤容量自行擴容。
11.報警日志查詢
可通過時間、區域、通道、人員、車輛信息進行分類查詢進出記錄、非法闖入記錄。
12.分級權限設置
基于角色的管理權限系統，可根據用戶角色分配不同的廠區區域?qū)?yīng)的權限。
13.設備保護
前端集成控制箱具有過壓保護、配備散熱設備或升溫設備。
14.遠程集中管理
后臺維護平臺可對前端設備進行異地遠程統一管理，便于后期維護。
15.視頻接入
本系統支持所有進出通道的實時視頻接入。
第二章 系統概述
2.1系統概述
無感門禁式定員系統采用無障礙智能化門禁技術，是一套可對企業危險作業場所進行人員進出數量統計、工房人數統計、人員身份識別、滿員提示、超員報警以及對人員身份信息、工房報警信息自動記錄的智能化系統。本系統主要應用于生產工房，采用智能視頻分析技術實施。
本系統通過人臉比對分析技術，可以準確判斷工房?jī)?nèi)工作人員的數量、進出方向，并記錄人員的信息。每個工房預設定員人數警戒值，當場內人數達到預設的警戒值時，系統自動發出預警信號，實現生產線超員報警，提示工作人員及時處置和加以控制。系統可聯動監控系統、對講系統、顯示屏等輔助設備，實現對報警信息的處理和報警信息的記錄。本系統可實現數據遠程報送，協助上級管理部門對生產線的安全管理。
本系統視頻以支持Onvif Profile S標準，接入工廠原視頻存儲系統進行存儲。
2.2系統架構
無感門禁式定員系統包括：微型超腦攝像機、控制箱、工控機、語音報警喇叭、三色報警燈、顯示屏、對講機、服務器和定員系統軟件。前端設備通過網絡與服務器之間采用通訊。
無感門禁式定員系統各模塊功能如下：
微型超腦攝像機：用于抓拍人員、車輛出入時的現場實時照片，并將人臉識別結果、車牌識別結果傳至服務器；用于對進出人員及車輛進行計數及管控；
語音報警喇叭：用于播報報警語音；
三色報警燈：用于對進入現場的人員狀態進行燈光提示，
A紅色：非法闖入，工房超員
B黃色：工房滿員
C綠色：正常進入
對講機：用于管理中心與前端通道之間的語音通信
控制箱：用于為前端設備供電、供網、接受服務器發送的報警信號并輸出報警指令給語音報警喇叭或三色報警燈；
工控機：用于運行前端實時數據軟件，并可作為網絡檢修節點；
顯示屏：用于顯示前端通道實時數據；
服務器：用于分析、計算、存儲前端數據設備采集的數據，并向前端設備發送報警指令。

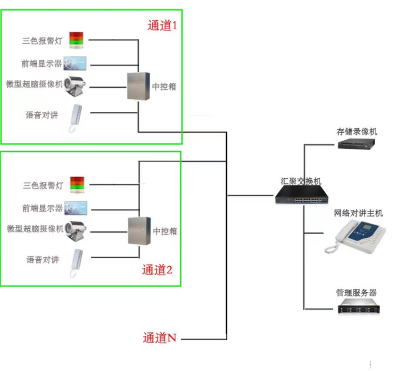

無感門禁式定員系統拓?fù)鋱D
2.3工作機制
正常情況：微型超腦攝像機抓拍人員照片或識別車牌結果進行比對，并將比對結果上傳到管理中心，管理中心將信息存儲到實時采集數據庫表，軟件將人數、車輛進行累加或減少，并與預先設定人數、車輛比對判斷出正常進入、滿員、超員狀態，管理中心內的網頁同步更新數據信息，并通過HTTP服務進行網頁發布，同時向前端設備發送語音提示或燈光提示并在顯示屏上顯示當前狀態。
異常情況：
人臉庫未注冊人員：微型超腦攝像機抓拍照片并進行比對，將比對結果上傳到管理中心，管理中心將上傳到信息存儲到實時采集數據庫表，將抓拍圖片和本機人臉庫比對，若進入人員不在人臉庫內，前端語音報警非法闖入，在管理中心提示入侵報警，操作人員核對現場情況后在定員系統頁面進行消警操作。

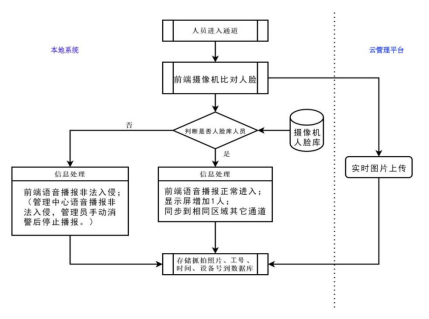

無感門禁式定員系統工作原理圖
1.人員進入工房
進入工房前前需注冊人臉信息，否則會判斷為非法闖入

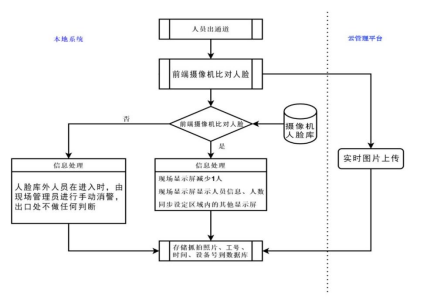

2.人員出工房
第三章 設備介紹
無感式門禁定員系統主要包括：前端檢測設備、傳輸設備、控制/管理設備、顯示/記錄設備以及定員系統軟件等，
系統各部分介紹如下：
3.1微型超腦攝像機
視頻分析功能介紹
支持人臉抓拍、人臉識別、人體抓拍、機動車抓拍、非機動車抓拍，車牌識別等多種AI智能算法。
人臉抓拍：支持對運動人臉進行檢測、抓拍、評分、篩選，輸出最優的人臉抓圖，支持人臉屬性分析，可輸出人臉屬性(性別、眼鏡、頭發、帽子等)
人體檢測：可輸出上衣顏色、褲子顏色、頭發、帽子、是否背包、是否奔跑、是否打電話、是否摔倒、是否吸煙，是否看手機等多種屬性
機動車抓拍:可輸出車輛屬性：車型(小轎車、SUV車、面包車、皮卡車、卡車、巴士車)、車身顏色、車牌信息(類型、號碼、顏色)等。
非機動車抓拍:可輸出屬性：非機動車類型(自行車、電動車、摩托車、三輪車)
通用功能介紹
采用索尼500萬高性能1/2.7英寸CMOS圖像傳感器，低照度優秀，解析度高
支持ABF 輔助聚焦功能
500萬像素分辨率抓拍
支持Smart H.265/H.264M智能編碼，ROI區域增強，適用不同帶寬和存儲環境
支持寬動態，3D降噪，強光抑制，背光補償，適用不同監控環境
支持Onvif Profile S標準
支持GB/T28181-2016、GA/T1400視頻圖庫等國家標準
支持最大128G Micro SD卡
支持報警1進1出，音頻1進1出
支持DC12V/POE供電方式，寬壓設計，方便工程安裝
IP67防護等級，防浪涌，防靜電，防雷設計
選配：音頻輸入、報警輸入、SD卡存儲、RS485、USB口擴展等功能。
3.2顯示屏
| 戶外P3 LED全彩顯示屏技術參數 | |
|---|---|
| 1、像素管單元板 | 1）物理點間距：3mm 2）物 理 密度：111111點/m2 3）燈珠封裝：SMD表貼4）單元板 尺寸：(寬)192mm×(高)192mm5）單元板分辨率：(寬)64點×(高)64點6）單元板密度：4096點/單元板7）單元板重量：≤20kg/m2 |
| 2、顯示屏整屏 | 1）屏體顯示面積(長)1.344m×(高)0.384m2）模組數量：(長)7個×(高)2個=14個3）物理分辨率：（長）448點*（高）128點=57344點4）最 佳 視距：3-50m5）最 佳 視角：水平140度，垂直120度6）環 境 溫度：工作 -20℃ ～ +50℃7）相 對 濕度：10%～90%8）單元板 厚度：≤2cm |
| 3、供電 | 1）工 作 電壓：AC220V±10％，50Hz（三相五線制）2）平 均 功耗：300W/m23）最 大 功耗：≤800W/m2 |
| 5、主要技術參數 | 1）驅 動 器件：采用LED專用驅動器件2）驅 動 方式：1/32恒流驅動3）換 幀 頻率：≥60幀/秒4）刷 新 頻率：≥1920HZ5）灰度 /顏色：紅綠藍各256級，可顯示16.7M顏色6）白平衡亮度：≥5000cd/m27）亮度調節方式：軟件調節100級可調8）平均無故障時間：≥10000小時9）壽 命：10萬小時10）平 整 度：任意相鄰像素間≤1.5mm，模塊拼接間隙<1mm11）均 勻 性：像素光強、模塊亮度均勻12）開關電源負荷：5V/40A13）有效通訊距離：≤120m（超五類網線），多模光纖500m，單模光纖20km |
| 6、保護技術 | 防潮、防塵、防腐、防靜電、防雷擊，同時具有過流、短路、過壓、欠壓保護功能。 |
3.3集中控制箱（集成供電，聯網）
內部集成：主空開、分路獨立空開、數顯過壓保護器、模塊化電源、網絡控制器、交換機
3.4語音報警喇叭
主要功能：
支持七路語音輸入
支持自定義語音
支持高、低電平兩種輸入方式
播放模式如下：
性能參數
3.5語音對講
對講分機 對講管理中心
對講分機
1.外殼采用高檔鋁拉絲面板，可明裝或者嵌入墻壁暗裝；
2.單鍵呼叫(設定呼叫目標)，實現全雙工對講；
3.內置2W揚聲器和話筒咪頭，免提通話和接收廣播；
4.帶1路報警輸出，可控制門鎖、道閘、警燈；
5.全金屬外殼，防護等級IP54，防風防塵，堅固耐用；
6.帶防刺戳保護裝置和專用螺絲，防范人為破壞；
7.支持DC12V/1A供電，支持標準POE供電；
8.標準RJ45接口，有網絡即可接入，支持跨網段和跨路由；
對講管理中心
1.采用Vxworks操作系統，多達4條線路，人體工程學按鍵；
2.大屏幕點陣液晶顯示屏和軟鍵使用戶更容易使用；
3.擁有8個可編程功能鍵，定義多種功能（帶雙色LED燈）；
4.配置HD手柄，高清語音，支持免提對講；
5.免提全雙工，支持回聲消除，背景噪音抑制，舒適噪音產生；
6.支持多點呼叫，支持一鍵呼叫，支持快速撥號；
7.遠程控制功能，能實 現遠程燈光電鎖、報警、控制等功能
8.贈送適配器，支持標準POE供電
9.有網絡地方即可接入，支持跨網段和跨路由；
3.6服務器
處理器：配置Intel至強四核 E-2224主頻3.4GHZ，L3 8IB
內存：配置32G純ECCDDR4服務器專用內存(能夠?qū)崿F(xiàn)錯誤檢查和糾正技術)
硬盤：配置2塊240G固態硬盤+2塊2TB SATA企業級熱插拔硬盤(帶磁盤陣列數據備份功能)
陣列卡：配置12GB SATA\SAS陣列卡，支持RAID01510
安全：配置服務器數據安全自我防御保護系統V10
電源：配置80plus 金牌熱插拔冗余電源模塊 滿配散熱系統
配件：USB鍵盤鼠標
網卡：雙口千兆以太網，1個獨立管理口
管理：英特爾@Active anagement Technology(AMT)提供了簡便易用的行業標準管理工具，可幫助輕松完成監控、更新和修復工作
接口：2個前置USB 3.1 G1端口;2個后置USB3.1G1端口和2個后置USB 2.0端口;1個串行端口;2個DisplayPort端口;1個音頻輸出端口
3.7軟件平臺
無感門禁式定員系統軟件是整個系統的管理核心，用于系統設備的管理和信息的存儲。本系統采用B/S架構，SQL數據庫，部分軟件界面：
管理中心：實時狀態總覽
 |
管理中心：?jiǎn)T工添加
管理中心：用戶添加
前端展示：實時定員狀態
第四章 系統優勢
無感式門禁定員系統綜合采用智能視頻分析等技術，可對生產線工房和廠區實現人數控制與安防監控，具有降低事故發生可能性、減少人員傷害范圍，控制事故等級等作用。本系統的優勢具體體現在以下幾個方面：
l 符合行業標準和規范
本系統依據（兵 質安字[2023]67 號）的相關要求等相關文件要求并根據軍工行業的具體情況研制，具有極強的針對性和專業性，符合軍工行業現行標準規范和監管要求。
l 高度集成化設計
本系統聲光報警器、數據處理器、LED顯示屏、微型超腦攝像機、對講機模塊、控制主機和定員系統軟件等于一體。各部分即可統一工作，亦可根據需求選擇部分模塊，具備完善的功能體系。
l 系統功能完善
本系統可對企業危險作業場所進行人員進出數量統計、工房人數統計、人員身份識別、滿員提示、超員報警以及對人員身份信息、工房報警信息自動記錄。兼容視頻監控和語音對講，可滿足企業全方位的需求。
l 設備性能安全質量穩定
本系統充分考慮軍工行業特點，所選擇的設備必須滿足行業要求和防護要求，并經過長時間的實際測試，具有極高的安全性與穩定性，可確保長期、穩定運行。
本系統與市面同類產品功能對比
| 場景 | 我公司無感定員系統 | 其它公司無感定員系統 | 紅外對射/遠距離刷卡 |
|---|---|---|---|
| 比對方式 | 前端比對：攝像機本身自帶算力，每幀圖像都與設備自帶人臉庫進行比對。比對方式：跟綜比對，目標人物從出現在鏡頭內算起，一直到離開鏡頭，不間斷保持每秒25次比對，直到比對出正確結果。優點：1.設備只向管理中心傳輸比對結果，比對速度快。2.大量的比對次數，識別率高 | 后端比對：攝像機上傳圖片到服務器與服務器人臉庫進行比對。比對方式：綜合評分，目標人物從出現在鏡頭內算起，一直到離開鏡頭，攝像機從25幀/秒*實際停留秒數總數的圖片進行評分，優選出1張最佳圖片（這張圖片可能是只清晰度高，但不一定是正臉），圖片傳輸至服務器與服務器預置人臉庫進行比對。缺點：1.設備向服務器傳輸1張圖片（多人情況下上傳多張），服務器進行計算，比對速度慢。2.每個目標人物只比對1次，識別率低。（ | 卡片比對：人員隨身攜帶卡片主動或被動刷卡。缺點：1.無法控制卡片外借，導致身份判定不準確。2. 配合采用紅外比對總?cè)藬?shù)，多人并行無法判斷，導致數據統計不準確。 |
| 多人并行 | 采用人臉識別，計數準確，同屏同時最大比對30人 | 采用人臉識別，計數準確，同屏同時最大比對5人 | 采用紅外計數，刷卡無法同時統計并行，計數不準確 |
| 比對響應時 | <2秒 | >2秒 | >2秒 |
| 網絡中斷 | 網絡中斷時，前端攝像機將比對結果數據暫存在本地?cái)z像機，網絡恢復后自動向服務器推送，保證數據的完整性 | 網絡中斷時，由于前端抓拍攝像機不具備比對功能，故無法進行斷網續傳，網絡中斷后數據丟失，不能保證數據的完整性 | 網絡中斷時，由于前端讀卡器備不具備存儲功能無法進行斷網續傳，網絡中斷后數據丟失，不能保證數據的完整性 |
| 用戶體驗 | 無感通過 | 無感通過 | 需刷卡或人面對墻壁人臉識別設備站立拍照 |
| 維護與安裝 | 系統高度集成，中間設備少，故障的機率低，安裝也便捷。系統可長時間穩定運行，且可遠程維護，響應速度快：高效、實時。維護成本低。 | 系統集成少，設備多，故障的機率高，系統經常不能正常運行，本地維護響應速度慢：維修時間長，維護成本高 | 系統集成少，設備多，故障的機率高，系統經常不能正常運行，本地維護響應速度慢：維修時間長，維護成本高。 |
| 車輛識別 | 支持功能：機動車抓拍:可輸出車輛屬性：車型(小轎車、SUV車、面包車、皮卡車、卡車、巴士車)、車身顏色、車牌信息(類型、號碼、顏色)等。非機動車抓拍:可輸出屬性：非機動車類型(自行車、電動車、摩托車、三輪車) | 無法識別 | 無法識別 |
| 可擴展性 | 軟件可擴展性：系統屬于我司自主開發，可根據客戶、行業主管單位的需求進行時實開發。硬件可擴展性：攝像機自帶算力。后期如AI行為分析判斷，人體檢測等只只需升級算法，無需更換設備 | 無法升級 | 無法升級 |
| 兼容性 | 可與任何監控平臺兼容 | 可與任何監控平臺兼容 | 可與任何監控平臺兼容 |
第五章 試點場景分析及設計
根據XXXXX有限公司要求，本次無感定員系統方案設計涵蓋兩棟試點工房。
5.1.試點1
自動化混同a包裝工房（C1級）
需求描述：

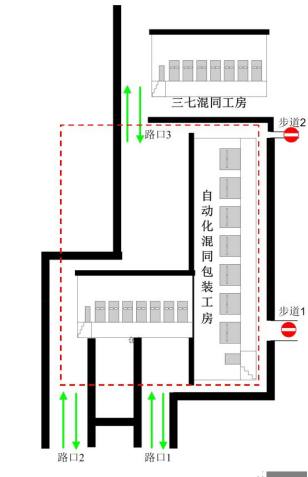

對圖1中紅色虛線內的自動化混同包裝區域（以下簡稱區域）進行人員及車輛試點管控。自動化混同包裝工房定員8人，但該區域內常有質量保證部包裝檢驗站人員（最多）3人、技安工1人、包裝貨車司機1人、轉料司機1人、送空箱司機和上下料外來員工3人，在區域內作業時最多可同時存在14人。該工房緊鄰三七混同工房（定員9人），以路口3相隔，紅框所示。為便于區域內人員管控，將路口1、路口2、路口3共計三個路口設置出入統計，只允許人員和車輛從這三個出入口進出；將區域內的步道1和步道2封閉，日常情況不允許進出，但人員遇危險情況時可從該步道緊急疏散。
 |
圖1
需求應對：
采用微型超腦攝像機，對進出通道人員、車輛進行管控。除定員人行、車輛通過區域外，其它區域用噴塑網護欄進行圍擋。

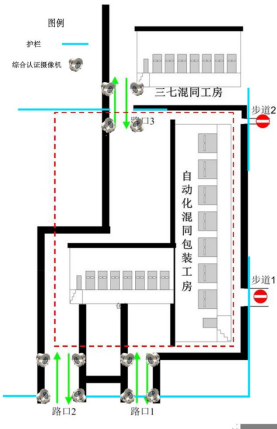

在圖2中，路口1，路口2，路口3處安裝定員攝像機。由于路口實測寬度為：路口一: 6.8米，路口二: 5.1米，路口三: 6.8米，每條通道寬度均大于單臺攝像機人臉檢測寬度4米，故每個通道安裝四臺微型超腦攝像機。
安裝如圖2所示
圖2
5.2.試點2
1603聯合工房（C2級）
需求描述：

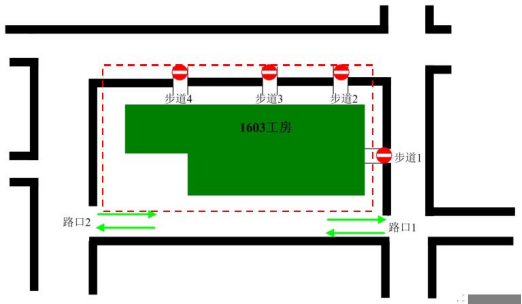

對1603聯合工房（定員9人）進行人員及車輛試點管控，如圖3虛線內所示。為便于區域內人員管控，對路口1和路口2設置出入統計，只允許人員和車輛從此兩個出入口進出；將區域內的步道1-4封閉，日常情況不允許進出，遇危險情況時可從該步道緊急疏散。以護欄將工房四周綠化帶圍住，形成密封區域。
圖3
需求應對：
采用微型超腦攝像機，對進出通道人員、車輛進行管控。除定員人行通過區域外，其它區域用噴塑網護欄進行圍擋。
在圖2中，路口1，路口2，處安裝定員攝像機。由于路口實測寬度為：路口一:7米，路口二:7米，每條通道寬度均大于單臺攝像機人臉檢測寬度4米，故每個通道安裝四臺微型超腦攝像機。

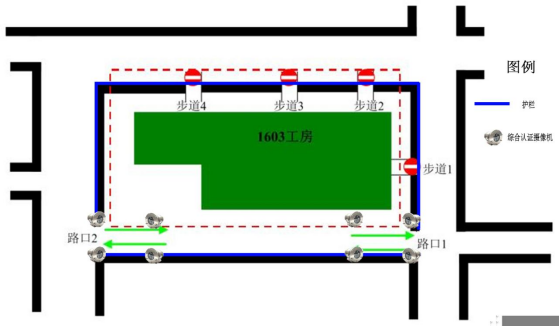

安裝如圖4 所示
圖4
5.3防雷
本次安裝的無感定員系統均在室外，為避免雷雨天氣打雷時對設備造成損害，讓系統無法正常運行，應考慮二次感應雷。
地網：為節約成本，不造成投資浪費，利用附近的安防攝像機地網，用40*4的熱鍍鋅扁鋼連接到無感定員攝像機立桿處。
設備保護：攝像機端采用二合一防雷器，交換機端采用單口信號防雷器，在集中控制箱內安裝電源防雷器，并對箱子及其他設備進行等電位連接。
第六章 無感定員系統配置清單及報價
第七章 質保與售后
7.1 質保
硬件：整體質保一年
軟件：終身免費升級
7.2 售后
7.2.1售后方式
A 線上+線下
我公司在全國均設售后服務網點，公司配有專人遠程查看問題情況，如果線上能處理的即時處理，線上不能處理的安排就近維護人員即時到現場處理。
7.3 響應時間
A 30秒鐘響應
B 溝通后2小時到現場
C 1小時內不能修復用同等產品或高于本系統產品進行替換。
7.4 售后時間
7*24售后
7.5 備品備件
在貴公司存放1套常用備品備件
7.6 預防與保養
A 質保內每年二次巡檢，查看接頭是否松動，預判設備是否老化。
B 清潔攝像頭灰塵，清除服務器里廣告與垃圾
